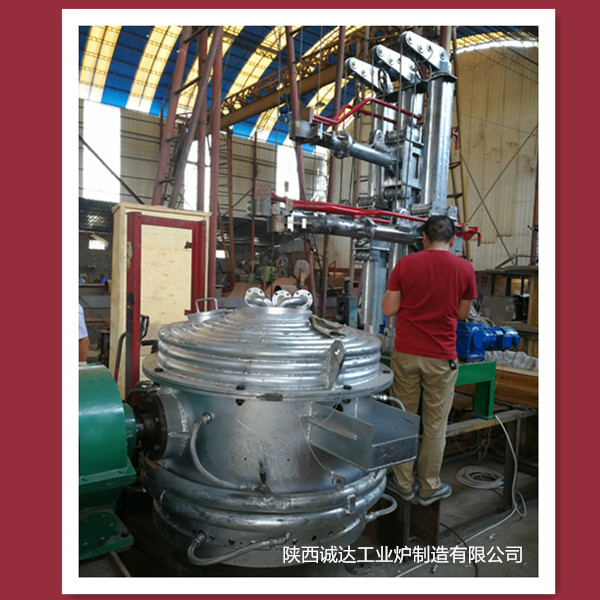

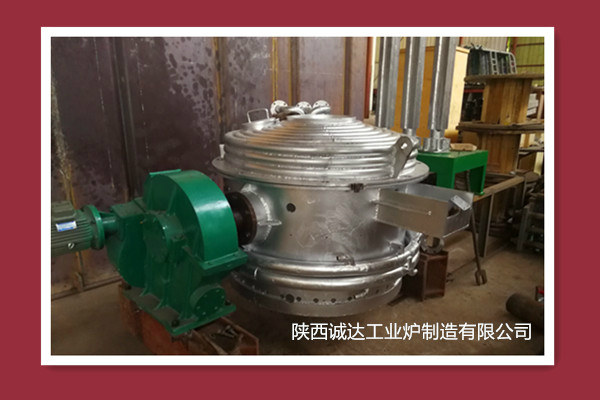

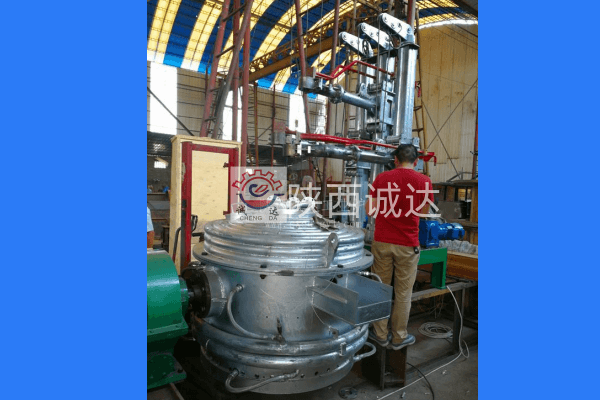

試驗爐項目

一、設備型號及用途

1.1設備型號：HG-300KVA/100KG

1.2設備用途：主要用于實驗廢鋼及面包鐵冶煉對耐火材料的侵蝕和石墨電極的消耗情況分析。

二、結構特征：

2.1.固定封頭式打結爐蓋，爐殼內部分塊式冷卻，槽式常規出鋼形式。

2.2.大截面水冷電纜、柔性補償器、導電銅排、管式水冷銅管橫臂構成空間正三角形布置的節約型短網。

2.3.變頻電機式電極升降自動調節器，可自動和手動操作。弧流整定范圍大，電極響應時間快。

2.4.爐體傾動采用手搖式，爐底采用透氣磚以進行氮?dú)鈹嚢琛?/span>

2.5.電極夾頭材質采用紫銅，采用包帶式手動加緊，使用壽命長。

2.6.電氣控制采用新進技術西門子可編程序控制器S7-200控制。

2.7.變壓器一次側電壓380V，二次電壓80-150V，5檔無載電動調壓，節能型設計。風冷散熱器結構。

2.8.冷卻水系統有壓力和水溫監控，聲光報警。

2.9.電氣元件采用國內名優廠家產品。
