在冶金行業的各大煉鋼廠，鋼包作為其中的核心生產設備，作用十分重要；一旦發生鋼包穿包漏水，將釀成重大經濟損失和人身安全事故。

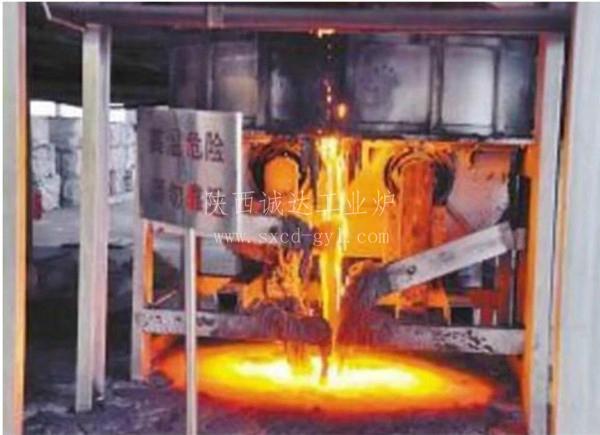

▲ 某鋼企穿包事故現場

所以，必須十分重視鋼包的檢測，我們來看兩組檢測圖。

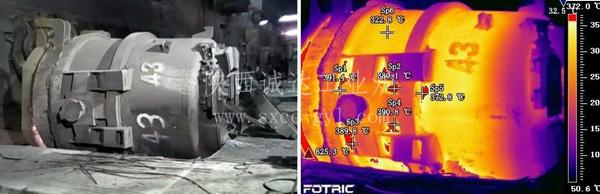

▲圖1、熱像圖2

圖1是某個鋼包，圖2是它的熱像圖，圖上Sp1、Sp2兩處溫度均超過380℃，顯示這兩處鋼包壁殘厚變薄，需要進行小修，更換渣線處的耐火磚內襯。

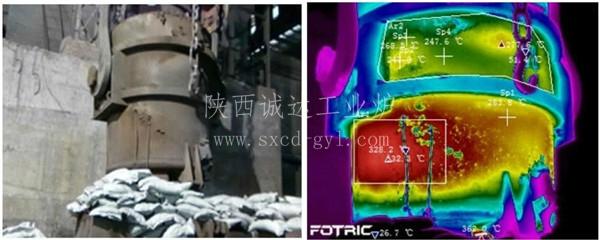

▲圖3 、熱像圖4

熱像圖4顯示，鋼包左側外壁溫度超過320℃，高于其它部位，說明此處的耐火材料變薄，需要重點觀測，以防穿包。

通過熱像圖2和4，直觀看到鋼包表面溫度，這是怎么實現的？通過溫度高低，為什么又能判斷鋼包是否出現問題？我們先來了解鋼包的結構，為何會穿包。

鋼包為何會穿包？

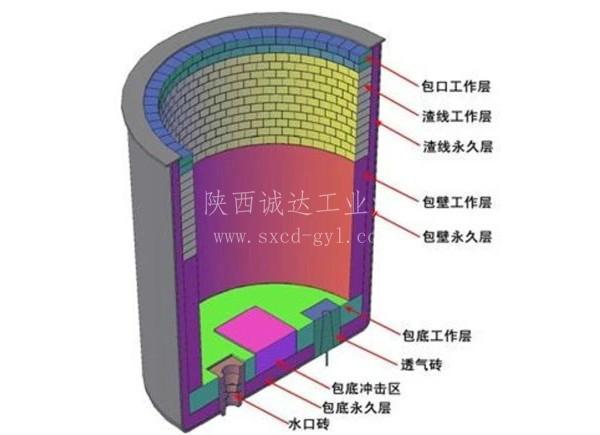

▲???鋼包結構示意圖

? ? ?01?怎么做才能科學檢測鋼包內襯狀態？

? ? ? 鋼包的外殼一般由高強度鋼板焊接而成。鋼包內襯一般由保溫層、永久層和工作層（耐火材料）組成。煉鋼過程中，鋼包內襯工作層直接與鋼水接觸，因此它的工作狀態，直接影響著鋼水溫度、鋼水質量、煉鋼的經濟效益和生產安全。

? ? ? ?一旦發生鋼包內襯損傷剝落，就有導致穿包漏鋼的風險。而傳統監測鋼包內襯的方案中，無論是外包給第三方，或是憑經驗定期更換，都僅僅是轉嫁風險和非科學維護，無法做到真正降低事故風險。

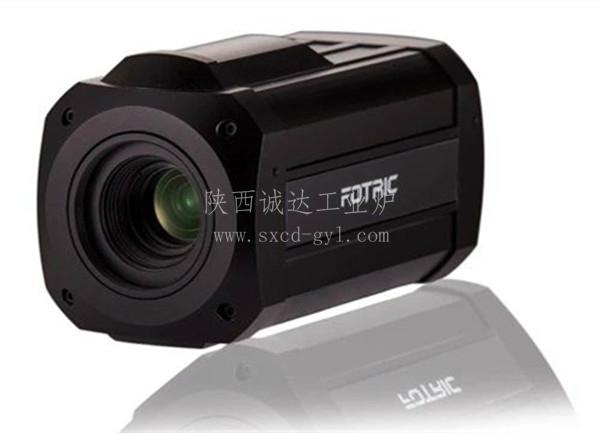

? ? ? 如希望長期監測鋼包狀態，避免突發險情，可選擇Fotric 626組網監測，實現7×24 小時連續實時監控；后端智能監控平臺FOTRIC TrendIR，最高支持?16 路全輻射視頻接入，全方位監測鋼包；對于鋼包不同部位，可設置不同的報警閾值進行即時報警。有了它，鋼廠還需要憑經驗來定期更換內襯嗎？

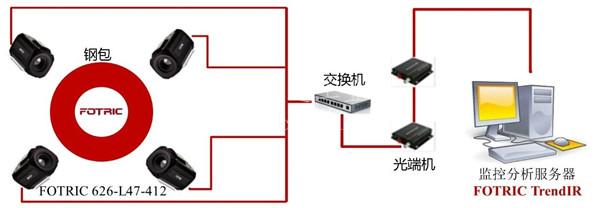

▲FOTRIC 鋼包狀態熱像監測系統拓?fù)鋱D

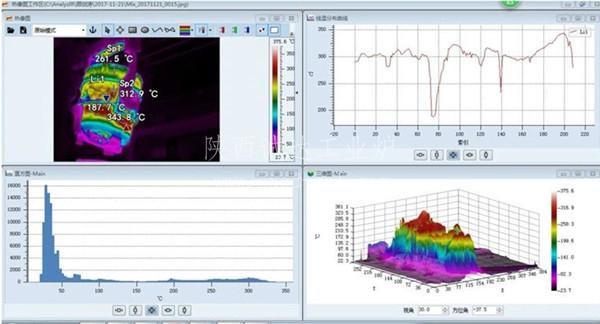

▲FOTRICTrendIR 智能診斷監控分析平臺

02小成本手持熱像方案

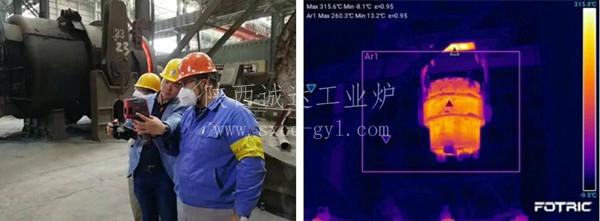

如追求便捷性，可選擇FOTRIC 320系列，－20℃~650℃寬量程，有利于現場攜帶，流動觀察鋼包任意部位。并且，單臺投入成本小，操作簡單上手快，一線技術員隨時取隨時用。
